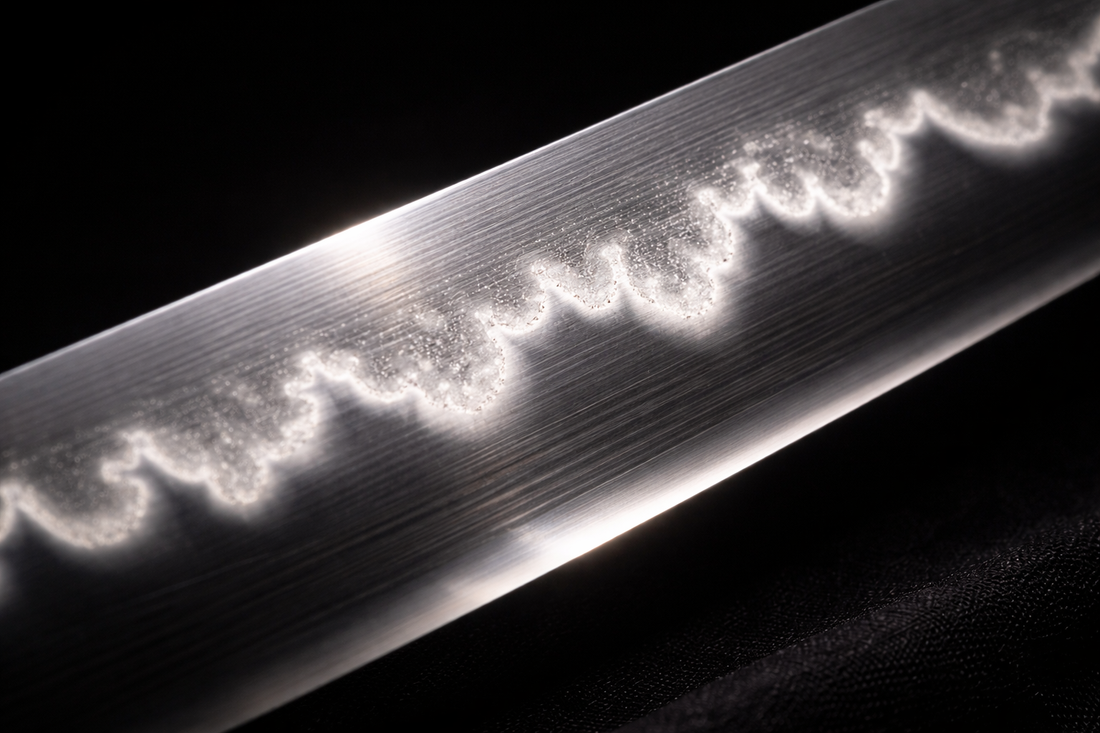

La Trempe du Katana : Hamon et Techniques Traditionnelles
Sommaire
Qu'est-ce que la Trempe Différentielle
La trempe différentielle, ou yaki-ire en japonais, est un processus de chauffage et de refroidissement qui crée une distribution contrôlée de dureté dans la lame du katana. Contrairement aux aciers occidentaux qui sont trempés de manière uniforme, le katana utilise une technique qui durcit davantage le fil de la lame (ha) tout en maintenant une plus grande flexibilité dans le dos et le centre de la lame (mune et ji).
Cette différence de dureté est ce qui donne au katana ses propriétés exceptionnelles : un fil tranchant extrêmement dur qui peut garder son affûtage, combiné avec une lame suffisamment flexible pour absorber les chocs sans casser. Sans cette trempe différentielle, un katana aurait un fil qui s'émousserait rapidement ou une lame qui se briserait sous l'impact.
Le Processus Étape par Étape
Étape 1 : Préparation et Application d'Argile
La première étape consiste à recouvrir stratégiquement la lame d'une pâte d'argile (tsuchi). Le forgeron applique une couche épaisse d'argile le long du dos et du centre de la lame, puis une couche beaucoup plus fine (parfois quelques millimètres) le long du fil de la lame. Cette argile agit comme isolant thermique.
L'application de l'argile est une art en soi. Le forgeron doit créer des transitions graduelles et contrôler précisément l'épaisseur pour obtenir un hamon du style souhaité. Les variations dans l'épaisseur et le motif de l'argile créent les différents types de hamon.
Étape 2 : Chauffage à la Temperature Critique
La lame recouverte d'argile est chauffée dans un four forgeron à une température précise, généralement entre 750 et 850 degrés Celsius. Cette température est appelée la température d'austénitisation. Le forgeron observe minutieusement la couleur de l'acier pour déterminer la température exacte.
À cette température critique, l'acier change sa structure cristalline interne, se transformant en austénite. Cette phase permet à la dureté de se développer uniformément dans le matériau. Un chauffage trop rapide ou trop lent peut compromettre les résultats.
Étape 3 : La Trempe dans l'Eau
C'est le moment décisif. La lame chauffée est rapidement plongée dans l'eau, généralement l'eau claire ou parfois l'eau salée. Cette trempe soudaine refroidit rapidement l'acier. Le fil de la lame, recouvert de peu d'argile, refroidit très rapidement et se durcit considérablement. Le dos de la lame, isolé par l'argile épaisse, refroidit plus lentement et reste plus flexible.
La trempe doit être effectuée avec une angle précis pour assurer un refroidissement uniforme. Le forgeron doit plonger la lame d'abord à la pointe, puis progressivement le reste de la lame, en évitant un refroidissement inégal qui pourrait créer des fissures.
Étape 4 : Revenu et Refroidissement
Après la trempe initiale, la lame subit un revenu, qui est un chauffage à une température plus basse (entre 150 et 300 degrés Celsius) et un refroidissement contrôlé. Cette étape réduit les contraintes internes créées par la trempe froide et améliore la ténacité générale de la lame. Le revenu est aussi précis que la trempe initiale.
À la fin du revenu, la lame a atteint son état final : dure et tranchante sur le fil, mais suffisamment flexible dans l'ensemble pour supporter les impacts du combat.
Types de Hamon
Le style du hamon dépend entièrement de la façon dont le forgeron applique l'argile et ajuste le processus de trempe. Il existe plusieurs styles reconnaissables de hamon, chacun représentant une école de forgeage ou une période historique.
Suguha
Le suguha est un hamon simple et droit. Il ressemble à une ligne légèrement ondulante mais principalement horizontale. Le suguha indique une trempe simple et directe, souvent utilisée sur les sabres de combat pratiques. C'est le hamon le plus difficile à faire correctement car chaque petit défaut dans l'application d'argile devient visible.
Midare
Le midare est un hamon très ondulé, avec des vagues irrégulières qui remontent et descendent considérablement le long de la lame. Le motif midare crée l'impression d'un océan agité. Ce hamon est apprécié pour son esthétique spectaculaire et est souvent associé aux forgerons de l'ère Sengoku.
Gunome
Le gunome ressemble à une succession de petits festons ou de dents régulières. Le motif ressemble à des traces de sabots ou à des formes angulaires. Le gunome est plus répandu que le midare et offre un équilibre entre un hamon distinctif et une application relativement contrôlée.
Choji
Le choji, qui signifie clou de girofle, crée un motif qui ressemble à des petits clous de girofle répétés le long de la lame. C'est un hamon sophistiqué qui requiert une application d'argile très précise. Le choji est considéré comme un marqueur des meilleurs forgerons.
Notare
Le notare est un hamon légèrement ondulé avec des vagues plus grandes que le suguha mais plus petites et plus régulières que le midare. Le notare représente un équilibre entre l'efficacité et l'esthétique. C'est un choix classique pour les sabres servant l'équilibre entre fonction et beauté.
Hamon Naturel vs Artificiel : Comment Distinguer
La distinction entre un hamon authentique et un hamon artificiel est absolument cruciale pour évaluer la qualité et l'authenticité d'un katana. Un hamon authentique provient du processus de trempe différentielle réelle, tandis qu'un hamon artificiel est peint ou gravé sur la surface.
Les Signes d'un Hamon Authentique
Un hamon authentique présente les caractéristiques suivantes :
- Gradation Naturelle : La transition entre la zone durcie (ha) et la zone plus flexible (mune) est graduelle et naturelle, avec une légère variation de couleur et de luminosité.
- Variabilité Subtile : Le hamon n'est jamais parfaitement régulier. Des variations mineures reflètent la nature du processus de trempe.
- Visibilité sur les Deux Côtés : Un vrai hamon est visible sur les deux côtés de la lame avec des patterns similaires.
- Connexion Métallurgique : Le hamon révèle la véritable structure cristalline de l'acier à l'interface de trempe. On peut parfois voir de minuscules craquelures ou des caractéristiques martensitiques sous microscope.
- Martensite Visible : Sous un examen rapproché, le ha aura un motif de martensite, la structure cristalline créée par la trempe rapide.
Les Signes d'un Hamon Artificiel
Un hamon artificiel, peint ou gravé, présentera :
- Régularité Excessive : Un motif trop parfait, sans variations naturelles, est généralement un signe d'imitation.
- Ligne Nette : Les bordures d'un faux hamon sont souvent trop nettes et définies.
- Peinture ou Gravure Visible : Si vous regardez de très près, vous pouvez voir de la peinture ou des marques de gravure.
- Hamon Asymétrique : Un faux hamon peut avoir des motifs différents sur les deux côtés ou des côtés manquants.
- Absence de Martensite : Sous examen microscopique, l'absence de structure martensitique révèle l'imposture.
Impact sur les Propriétés de la Lame
La trempe différentielle transforme complètement les propriétés mécaniques de la lame, créant le compromis parfait pour un sabre de combat.
Dureté du Fil (Ha)
Le fil de la lame, dur en raison de la trempe rapide, atteint une dureté de 58-62 HRC (Rockwell Hardness). Cette dureté extrême signifie que le fil peut garder son affûtage longtemps et trancher des matériaux durs comme l'armure bambou. Un fil plus dur qu'une épée occidentale typique.
Flexibilité du Centre et du Dos (Mune et Ji)
Le centre et le dos de la lame, refroidis plus lentement, conservent une dureté plus modérée d'environ 40-45 HRC et plus de flexibilité. Cette combinaison permet à la lame de se courber légèrement sous la charge sans casser. Contrairement à une épée brittanique, le katana ne se cassera généralement pas quand il se courbe légèrement.
Absorption des Chocs
La combinaison d'un fil dur et d'une lame flexible signifie que le katana peut absorber les impacts violents sans dommage permanent. Ce compromis unique explique pourquoi les katanas sont restés des armes très efficaces au combat pendant des siècles.
Résistance aux Déformations
La lame ne se déforme pas facilement et ne développe pas de plis permanents même après des centaines de frappes. La trempe correcte assure que la lame revient à sa forme originale après chaque utilisation.
Le Yakiba et le Ji : Les Deux Éléments
Dans la terminologie des forgerons, la lame trempe est divisée en deux zones distinctes : le yakiba et le ji.
Le Yakiba (Zone Durcie)
Le yakiba est la zone durcie et brillante visible au-dessus du hamon, vers le fil de la lame. C'est la région qui a atteint la dureté maximale lors de la trempe rapide. Le yakiba a généralement une couleur plus claire ou différente due à sa structure cristalline martensitique.
Le Ji (Zone Flexible)
Le ji est la zone en dessous du hamon, vers le mune (dos de la lame). Le ji a refroidi plus lentement et a conservé plus de flexibilité. Le ji a généralement une couleur plus foncée ou patinée comparée au yakiba brillant. Le ji est tout aussi important que le yakiba pour la fonction globale du sabre.
L'équilibre entre le yakiba et le ji est la clé de la qualité d'un katana. Un yakiba trop mince rend la lame trop flexible ; un yakiba trop épais rend le fil trop brittique. Les meilleurs forgerons contrôlent précisément cette balance.
Questions Fréquemment Posées
Combien de temps dure le processus de trempe complet?
La trempe elle-même ne prend que quelques secondes à quelques minutes au maximum. Cependant, le chauffage préalable peut prendre 30 minutes à une heure, et le refroidissement et le revenu peuvent prendre plusieurs heures. Le processus complet de création d'une lame, du forgement au polissage final, peut prendre plusieurs mois.
Peut-on refaire tremper une vieille lame?
Techniquement, oui, mais c'est extrêmement difficile et très risqué. Retremper une vieille lame risque de créer des fissures ou de modifier le hamon. C'est pourquoi les samouraïs accordaient une grande importance à l'entretien régulier plutôt que à la retrempe.
Le hamon affecte-t-il l'efficacité du sabre?
Le style du hamon (suguha, midare, etc.) affecte minimalement l'efficacité du sabre au combat. Ce qui compte vraiment, c'est la profondeur et la qualité de la trempe. Le style de hamon est plus une signature du forgeron qu'une indication d'efficacité au combat.
Pourquoi certains sabres n'ont-ils pas de bo-hi?
Les sabres sans bo-hi étaient préférés pour le combat intense car la rainure était considérée comme un point faible potentiel. Les sabres décorés ou les sabres d'entraînement avaient souvent des bo-hi pour réduire le poids. Le choix dépendait de l'usage prévu du sabre.
Comment la température de trempe affecte-t-elle le résultat?
La température de trempe est critique. Une température trop basse ne crée pas suffisamment de dureté ; une température trop élevée peut créer trop de dureté et de fragilité. Les meilleurs forgerons pouvaient juger la température à la couleur de l'acier, une compétence qui prenait des années à développer.
Le hamon peut-il être restauré?
Non, le hamon ne peut pas être "restauré" au sens où on pourrait repeindre ou regravure un ancien hamon détérioré. Le hamon est une caractéristique métallurgique permanente de la lame. S'il s'est estompé avec le temps, cela reflète simplement l'âge de la lame.
Les sabres occidentaux utilisent-ils la trempe différentielle?
Les épées européennes médiévales n'utilisaient généralement pas la trempe différentielle. Elles étaient typiquement trempées uniformément ou seulement le fil était durci. Cela explique pourquoi les épées européennes sont généralement plus lourdes et plus rigides que les katanas.
Comment entretenir une lame déjà trempe?
Ne pas soumettez votre lame à des chocs extrêmes qui pourraient créer des fissures. Nettoyez et huilez régulièrement. Faites aiguiser professionnellement une fois par an. Évitez de frapper directement le fil contre des surfaces très dures. Un entretien régulier maintient la qualité de la trempe originale pour des siècles.
Découvrez nos katanas forgés avec des hammons authentiques et une trempe traditionnelle.
Auteur: Takumi Katana | Publié en 2026
Découvrez nos katanas associés
Explorez notre sélection de sabres forgés à la main, en lien avec ce guide :
- Tanto Eniwa, Acier T10 & Hamon Chōji
- Tanto Fukui, Acier T10 & Véritable Hamon
- Tanto Inzai, Acier T10 & Véritable Hamon
Tous nos sabres sont forgés à la main par nos artisans, avec un délai de fabrication de 4 à 5 semaines.
